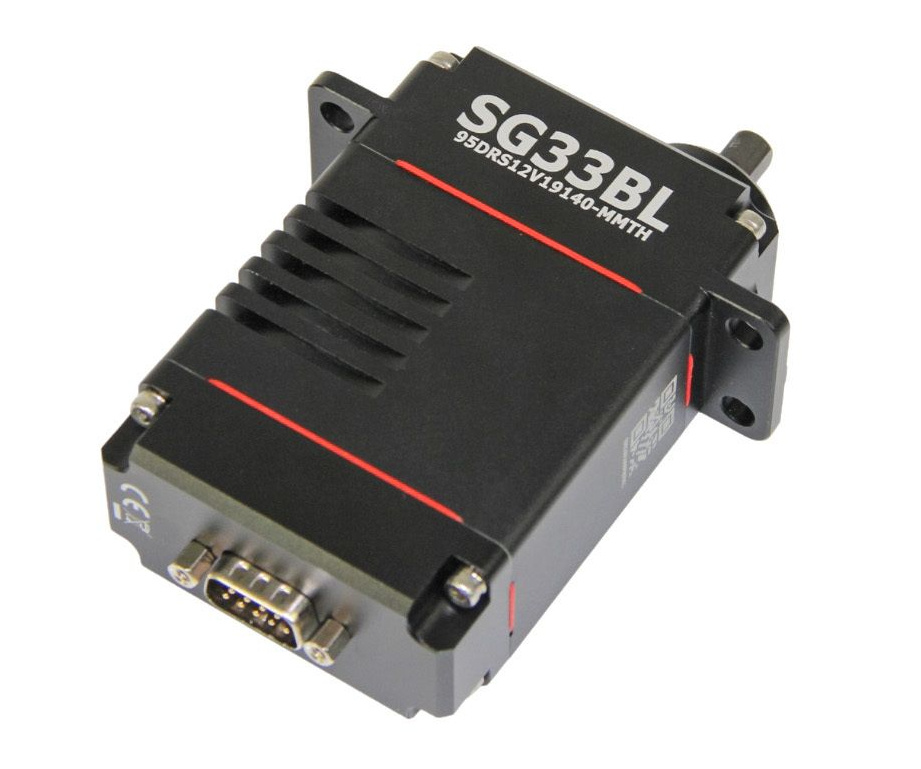

Serwo Cyfrowe Wieloobrotowe HiTEC SG33BL-T-12V (DB9 SUB) 360° 9-15V 147kg/cm 0,185s/60° IP68 | 1-00932
- Serwo HiTEC SG33BL-T-12V (DB9 SUB) to przemysłowy, programowalny serwomechanizm cyfrowy o dużej sile, wyposażony w bezszczotkowy silnik BLDC, bezkontaktowy enkoder magnetyczny oraz przekładnię ze stali hartowanej. Moment obrotowy 147 kg·cm.
Serwo HiTEC SG33BL-T-12V (DB9 SUB) to przemysłowy, programowalny serwomechanizm cyfrowy o dużej sile, wyposażony w bezszczotkowy silnik BLDC, bezkontaktowy enkoder magnetyczny oraz przekładnię ze stali hartowanej. Przy napięciu 12 V oferuje maksymalny moment obrotowy 147 kg·cm (1442,1 N·cm), prędkość bez obciążenia do 324°/s oraz stopień ochrony IP67. Złącze D-Sub 9, aluminiowa obudowa i możliwość współpracy z różnymi systemami sterowania sprawiają, że model ten nadaje się do wymagających zastosowań przemysłowych, robotyki, automatyki i bezzałogowych platform.
HiTEC SG33BL-T-12V wykorzystuje bezkontaktowy enkoder magnetyczny, który zapewnia dokładny odczyt położenia bez elementów stykowych podatnych na zużycie. Bezszczotkowy silnik BLDC umożliwia sprawną realizację poleceń sterujących, a przekładnia ze stali hartowanej odpowiada za przenoszenie wysokich obciążeń. Serwomechanizm obsługuje sygnały PWM, RS-485 i TTL w trybie Half Duplex, co ułatwia integrację z kompatybilnymi sterownikami. Aluminiowa obudowa, rozbudowany układ łożyskowania oraz uszczelnienie IP67 zwiększają trwałość urządzenia i umożliwiają jego wykorzystanie w wymagających warunkach środowiskowych.
Najważniejsze cechy serwa SG33BL-T-12V:
- Bezszczotkowy silnik BLDC zapewniający wydajną pracę.
- Bezkontaktowy enkoder magnetyczny umożliwiający precyzyjne pozycjonowanie.
- Przekładnia ze stali hartowanej przystosowana do przenoszenia dużych obciążeń.
- Maksymalny moment obrotowy 147 kg·cm (1442,1 N·cm).
- Znamionowy moment obrotowy 24,47 kg·cm (240 N·cm).
- Prędkość bez obciążenia do 324°/s.
- Obsługa sygnałów PWM, RS-485 i TTL (Half Duplex).
- Złącze D-Sub 9 (DB9 SUB).
- Stopień ochrony IP67 – pełna ochrona przed pyłem i odporność na czasowe zanurzenie w wodzie.
- Wytrzymała obudowa ze stopu aluminium.
- Programowalny zakres ruchu do ±160°.
- Opcjonalna funkcja Multi Turn do ±8 obrotów.
- Podwójne łożyska kulkowe i dwa łożyska igiełkowe.
- Kompaktowa jak na przemysłowy siłownik konstrukcja o wymiarach 95 × 64 × 33 mm.
Dlaczego warto kupić serwo HiTEC SG33BL-T-12V? To rozwiązanie dla użytkowników poszukujących mocnego i wytrzymałego serwomechanizmu do profesjonalnych zastosowań przemysłowych. Wysoki moment szczytowy umożliwia sterowanie mechanizmami wymagającymi znacznej siły, a bezszczotkowy silnik i magnetyczny enkoder wspierają precyzyjne pozycjonowanie. Metalowa przekładnia, rozbudowany układ łożyskowania i aluminiowa obudowa zostały zaprojektowane z myślą o pracy pod dużym obciążeniem.
Obsługa interfejsów PWM, RS-485 i TTL zwiększa elastyczność integracji z systemami sterowania, a złącze DB9 SUB ułatwia podłączenie kompatybilnego okablowania. Ochrona IP67 pozwala wykorzystywać urządzenie w środowiskach narażonych na pył i wilgoć. Serwo sprawdzi się w robotyce, automatyce przemysłowej oraz systemach wykonawczych wymagających dużego momentu obrotowego.
Specyfikacja techniczna:
- Typ urządzenia: cyfrowy serwomechanizm przemysłowy
- Model: SG33BL-T-12V (DSUB)
- Typ silnika: bezszczotkowy BLDC
- Czujnik położenia: bezkontaktowy enkoder magnetyczny
- Zakres napięcia zasilania: 9,0–15,0 V
- Napięcie testowe: 12,0 V
- Moment obrotowy znamionowy: 24,47 kg·cm (2,4 N·m)
- Maksymalny moment obrotowy: 146,84 kg·cm (14,4 N·m)
- Prędkość bez obciążenia: 324°/s
- Czas działania bez obciążenia: ok. 0,185 s/60°
- Standardowy zakres ruchu: ±60°
- Programowalny zakres ruchu: do ±160°
- Funkcja Multi Turn: opcjonalnie, do ±8 obrotów (±2880°)
- Obrót ciągły: nie
- Sygnały sterujące: PWM, RS-485, TTL (Half Duplex)
- Typ złącza: D-Sub 9 (DB9 SUB)
- Prąd spoczynkowy: 30 mA
- Prąd pracy bez obciążenia: 500 mA
- Prąd zatrzymania (stall): 10 000 mA

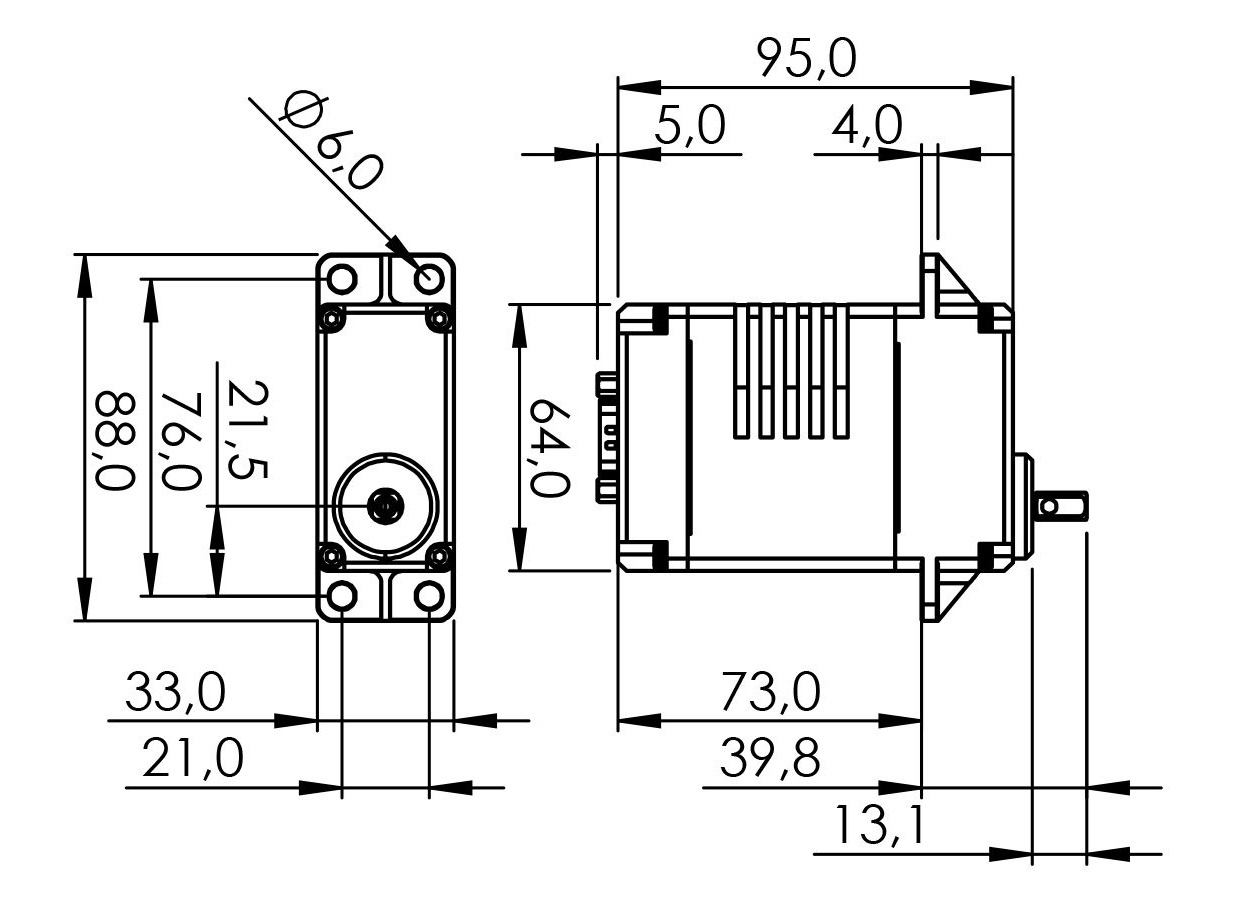

- Szerokość: 33 mm
- Długość: 95 mm
- Wysokość: 64 mm
- Masa: 400 g
- Materiał obudowy: wytrzymały stop aluminium
- Materiał przekładni: stal hartowana
- Łożyskowanie: łożyska kulkowe i igiełkowe
- Luz przekładni: maks. 0,5°
- Stopień ochrony: IP67
- Temperatura pracy: od −30°C do +70°C
- Temperatura przechowywania: od −40°C do +80°C
Zawartość zestawu:
- Serwomechanizm HiTEC SG33BL-T-12V (DB9 SUB)
- Orczyk serwa I-MOS (6.5x6.5)
- Elementy montażowe
