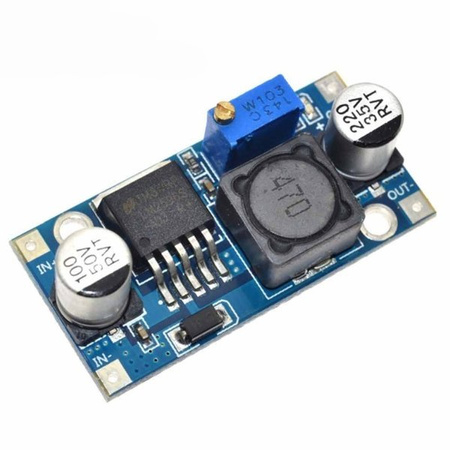

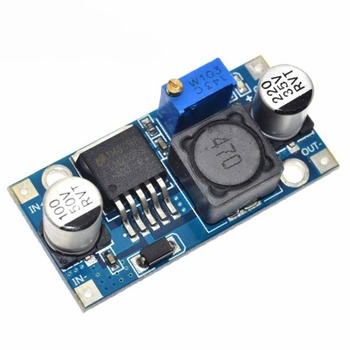

Przetwornica 3A, 3-35V na 1,5-30V - DC-DC - step-down - dowolnie regulowana

Opis produktu

Przetwornica obniżająca napięcie z napięcia od 3V do 35 V na napięcie regulowane potencjometrem od 1,5 V do 30 V. Urządzenie to pozwala na bezpieczne, stabilne zasilanie elektroniki, FPV (kamer itp) na stabilizowanym stałym napięciu DC. Dzięki niej możemy z wyższego napięcia uzyskać niższe potrzebne do zasilenia jakiegoś urządzenia, najczęściej wykorzystywana w monitorach, telewizorach i innej drobnej elektronice. W ofercie posiadamy również główne moduły LM2596 w obudowie TO-263-5 lub TO-220, a także dławiki aby można było zbudować kompletny układ zasilania.

Cechy produktu

• Wygodna regulacja napięcia wyjściowego za pomocą potencjometru wieloobrotowego.
• Przetwornica posiada zabezpieczenie przeciwzwarciowe i nad-prądowe, dzięki czemu na odbiorniku nie pojawi się prąd większy niż 3 A.
• Przetwornica daje możliwość zasilania układów niższym niż standardowo napięciem.
• Przetwornica oparta jest na sprawdzonym i często wykorzystywanym układzie LM2596

Dane techniczne

• Napięcie wejściowe: 3-35 V
• Napięcie wyjściowe regulowane: 1,5-30 V
• Układ przetwornicy: LM2596
• Prąd wyjściowy: 2A stały, Max 3A (z radiatorem), radiator musi być załączony, gdy produkcja wynosi ponad 15W. (brak radiatora w zestawie)
• Wydajność: Max 92%
• Częstotliwość: 150 kHz
• Temperatura pracy: -40 ℃ do +85 ℃ (moc w 10 W)
• Zabezpieczenie przed zwarciem: ograniczenie prądu, Auto-CV
• Waga: 11.7 g
• Rozmiar: 47x23x14 mm

Uwagi

• Urządzenie reguluje napięcie obniżając (nie podnosi napięcia). Napięcie zasilające musi być większe od napięcia odbiorczego.
• Niewłaściwe podłączenie polaryzacji zasilania powoduje uszkodzenie przetwornicy
• To urządzenie jest przeznaczone dla doświadczonych majsterkowiczów, wymagana jest podstawowa wiedza z elektroniki i umiejętność lutowania. Firma nie ponosi odpowiedzialności za szkody wynikłe z braku umiejętności lutowania lub instalacji elektrycznych źle wykonanej.
• Sprawdzić napięcie wyjściowe i dostosować potencjometrem właściwego a dopiero potem podłączać urządzenie odbiorcze.

Artykuł tematyczny

Zapraszamy na naszego bloga firmowego, gdzie znajdziesz artykuły związane z tematem:

W zestawie

• Przetwornica 3A, 3-35V na 1,5-30V - DC-DC - step-down - LM2596 - 1 szt
