- ipoGUARD3S jest urządzeniem programowalnym monitorującym stan naładowania pakietów w modelach zdalnie sterowanych.

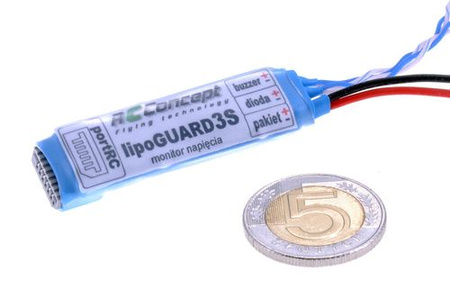

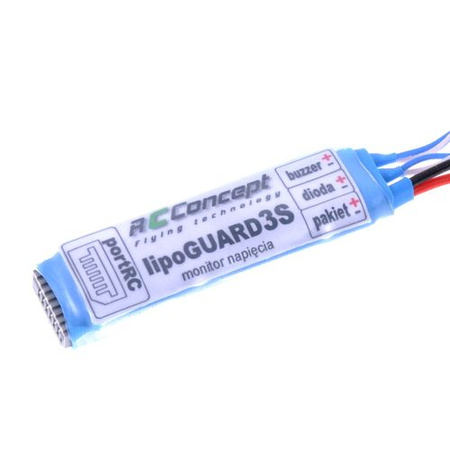

lipoGUARD3S jest urządzeniem programowalnym monitorującym stan naładowania pakietów w modelach zdalnie sterowanych. Urządzenie sygnalizuje stany naładowania pakietów emitując sygnały świetlne i dźwiękowe za pomocą diody świecącej oraz dźwiękowego generatora piezoelektrycznego. lipoGUARD3S służy do monitorowania napięcia pakietów pakietu litowo-polimerowego o napięciu roboczym 11,1V, gdzie napięcia mieszczą się w przedziale 8,10V – 12,75V.
Może także pracować z pakietami innych typów takimi jak pakiety litowo-żelazowe, litowo-jonowe, niklowo-wodorkowe a także niklowo-kadmowe, których napięcia mieszczą się w zakresie pomiarowym urządzenia.
Urządzenie może sygnalizować błyskami świetlnymi i dźwiękowymi pięć stanów pakietu. Dwa z nich wynikają z typu monitorowanego pakietu. W chwili obecnej nie ma możliwości zmiany typu pakietu – jest dostępny jeden typ: LiPo. Producent przewiduje zmiany w oprogramowaniu tak aby w przyszłości umożliwić użytkownikom zmianę typu ogniw.
PACK_HIGH – stan ten sygnalizuje, że napięcie pakietu wykracza poza górny zakres pomiarowy 12,75V. Może oznaczać to, że został podłączony pakiet o wyższym napięciu znamionowym (np. 4S) lub pakiet 3S jest przeładowany lub uszkodzony. Nie należy lekceważyć takiego komunikatu!
PACK_OK(NORMAL FLIGHT) – stan ten sygnalizuje, że napięcie pakietu znajduje się w normie. Zaleca się, aby nie programować żadnej sygnalizacji w tym stanie ponieważ jest to informacja niosąca małą ilość informacji.
PACK_RESERVE (RESERVE STATE) – stan ten sygnalizuje, że napięcie pakietu zbliża się do dolnej granicy użytkowej pakietu.
PACK_EMPTY (LANDING NOW) – stan ten sygnalizuje, że napięcie pakietu osiągnęło stan dolnej granicy użytkowej. Dla pakietu litowo-polimerowego 3S zaleca się, aby próg tego stanu był programowany około 1V do 1,5V wyżej niż iloczyn zalecanego minimalnego napięcie ogniwa (3,20V) i ilości cel (3).
PACK_LOW – stan ten sygnalizuje, że napięcie pakietu wykracza poza dolny zakres pomiarowy 8,1V. Może to oznaczać, że został podłączony pakiet wyładowany lub pakiet o niższym napięciu znamionowym (np. 4S). W przypadku sygnalizacji stanu PACK_LOW przy podłączonym naładowanym pakiecie 3S należy sprawdzić czy pakiet nie jest uszkodzony. Nie należy lekceważyć takiego komunikatu!
Urządzenie umożliwia programowanie progów napięciowych dla trzech stanów sygnalizacji. Stany z programowalnymi progami to:
Może także pracować z pakietami innych typów takimi jak pakiety litowo-żelazowe, litowo-jonowe, niklowo-wodorkowe a także niklowo-kadmowe, których napięcia mieszczą się w zakresie pomiarowym urządzenia.
Urządzenie może sygnalizować błyskami świetlnymi i dźwiękowymi pięć stanów pakietu. Dwa z nich wynikają z typu monitorowanego pakietu. W chwili obecnej nie ma możliwości zmiany typu pakietu – jest dostępny jeden typ: LiPo. Producent przewiduje zmiany w oprogramowaniu tak aby w przyszłości umożliwić użytkownikom zmianę typu ogniw.
PACK_HIGH – stan ten sygnalizuje, że napięcie pakietu wykracza poza górny zakres pomiarowy 12,75V. Może oznaczać to, że został podłączony pakiet o wyższym napięciu znamionowym (np. 4S) lub pakiet 3S jest przeładowany lub uszkodzony. Nie należy lekceważyć takiego komunikatu!
PACK_OK(NORMAL FLIGHT) – stan ten sygnalizuje, że napięcie pakietu znajduje się w normie. Zaleca się, aby nie programować żadnej sygnalizacji w tym stanie ponieważ jest to informacja niosąca małą ilość informacji.
PACK_RESERVE (RESERVE STATE) – stan ten sygnalizuje, że napięcie pakietu zbliża się do dolnej granicy użytkowej pakietu.
PACK_EMPTY (LANDING NOW) – stan ten sygnalizuje, że napięcie pakietu osiągnęło stan dolnej granicy użytkowej. Dla pakietu litowo-polimerowego 3S zaleca się, aby próg tego stanu był programowany około 1V do 1,5V wyżej niż iloczyn zalecanego minimalnego napięcie ogniwa (3,20V) i ilości cel (3).
PACK_LOW – stan ten sygnalizuje, że napięcie pakietu wykracza poza dolny zakres pomiarowy 8,1V. Może to oznaczać, że został podłączony pakiet wyładowany lub pakiet o niższym napięciu znamionowym (np. 4S). W przypadku sygnalizacji stanu PACK_LOW przy podłączonym naładowanym pakiecie 3S należy sprawdzić czy pakiet nie jest uszkodzony. Nie należy lekceważyć takiego komunikatu!
Urządzenie umożliwia programowanie progów napięciowych dla trzech stanów sygnalizacji. Stany z programowalnymi progami to:
- NORMAL FLIGHT
- RESERVE STATE
- LANDING NOW
- Min. napięcie mierzone: 8,10 [V]
- Max. napięcie mierzone: 12,75 [V]
- Maksymalny pobór prądu: ?
- Masa (z okablowaniem): 10,6 g
- Wymiary (bez okablowania): 48 x 13 x 9 mm

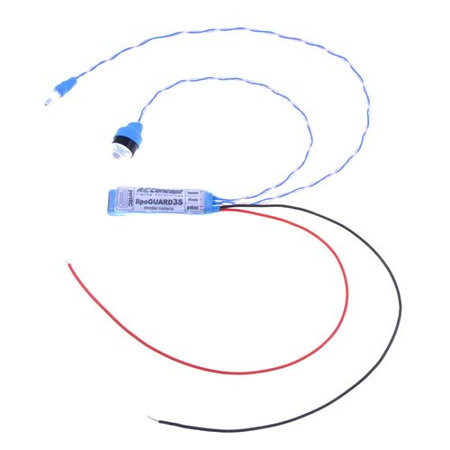

- Długość przewodów zasilania: 25 cm
- Długość przewodów z diodą świecącą LED: 30 cm
- Długość przewodów z sygnalizatorem dźwiękowym BUZZER: 20 cm
