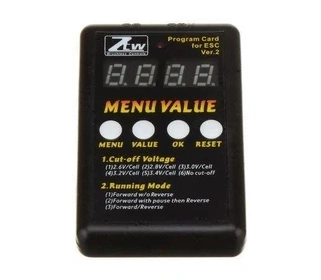

Karta Programująca ESC ZTW Program Card Ver.2 | ZTWSCAR

Karta programująca, programator ZTW Program Card for ESC Ver.2 umożliwia szybkie i łatwe programowanie wszystkich bezszczotkowych regulatorów obrotów serii ZTW Mantis, z wyjątkiem modelu Mantis 6A. Uwaga: Urządzenie kompatybilne wyłącznie z regulatorami serii ZTW Mantis. Nie można go używać do programowania regulatorów serii ZTW Gecko ani innych modeli ZTW.

Opcje programowania:

• Ustawienie hamulca (wyłączony / łagodny / średni / mocny – domyślnie: wyłączony)
• Typ akumulatora (Ni-XX / LiPo / LiFe – domyślnie: LiPo – automatyczne wykrywanie)
• Próg odcięcia napięcia (2,8 V / 3,0 V / 3,2 V / brak – domyślnie: 3,0 V)
• Resetowanie do ustawień fabrycznych; ustawienia wyprzedzenia zapłonu/komutacji – timing (auto / 2° / 5° / 8° / 15° / 22° / 30° – domyślnie: auto)
• Napięcie wyjściowe SBEC (tylko w modelach 45 A i większych) (5,0 V / 5,5 V / 6,0 V – domyślnie: 5,0 V)
• Tryb regulatora obrotów – governor (wyłączony / 1. stopień łagodnego startu / 2. stopień łagodnego startu / tryb gov 1 / tryb gov 2 – domyślnie: wyłączony)
• Kierunek obrotów silnika (normalny / odwrotny – domyślnie: normalny)
• Siła rozruchu (10% / 15% / 20% / 25% / 30% / 35% / 40% / 45% / 50% – domyślnie: 30%)
• Typ odcięcia przy niskim napięciu (redukcja mocy / odcięcie zasilania – domyślnie: redukcja)

Sposób użycia karty programującej LED:

• Karta programująca ZTW z wyświetlaczem LED jest łatwa w obsłudze i wygodna w przenoszeniu. Wszystkie programowalne funkcje są widoczne na karcie.
• Włącz regulator (ESC). Odłącz przewód sygnałowy i podłącz go do górnego gniazda na karcie programującej; odczekaj 2 sekundy, aż zaświeci się dioda LED.
• Jeśli regulator nie jest podłączony do akumulatora, kartę programującą należy zasilić z zewnętrznego źródła napięcia w zakresie od 5,0 V do 6,3 V.
• Naciśnij przycisk „Menu” na karcie programowania, aby kolejno wybierać poszczególne funkcje. Po lewej stronie wyświetlacza LED pojawi się numer funkcji, a po prawej – jej aktualna wartość. Następnie naciśnij przycisk „Value”, aby zmienić wartość, i zatwierdź wybór przyciskiem „OK”. W tym samym czasie zaczną migać czerwone diody sygnalizacyjne zarówno na karcie programowania, jak i na regulatorze ESC. Wyłącz regulator ESC, aby zapisać zmienione ustawienia w jego pamięci.
• Naciśnij przycisk „Reset”, aby przywrócić ustawienia domyślne.
