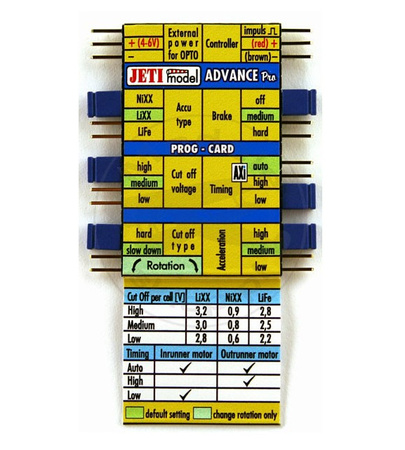

Karta Programująca ESC Jeti Model Advance Pro Plus | 001921

Karta programująca, programator regulatorów Jeti Model z serii Advance Pro oraz Advance Plus. Za pomocą tej karty można szybko i bezbłędnie ustawić parametry pracy regulatora.

Parametry możliwe do ustawienia w regulatorach serii ADVANCE PRO:

• Brake off - hamulec wyłączony

• Brake medium - hamulec włączony, średnia siła hamowania (dostosowana do napędów z przekładniami)

• Brake Hard - hamulec włączony, wysoka siła hamowania

• Timing low - kąt wyprzedzenia fazy dla silników 2,4,6,8 polowych.

• Timing hard - kąt wyprzedzania fazy dla silników 10 i więcej polowych.

• Timing auto - automatyczny timing (tryb dostosowany do wszystkich typów silników)

• Acceleration high - szybkie przyspieszanie i spowalnianie obrotów silnika

• Acceleration medium - średnio-szybkie przyspieszanie i spowalnianie obrotów silnika

• Acceleration slow - powolne przyspieszanie i spowalnianie obrotów silnika

• ACCU NiCd – wybór akumulatorów zasilających typu NiCd lub NiMh

• ACUU Lixx - wybór akumulatorów zasilających typu Li-pol lub Li-ion

• ACCU LiFE - wybór akumulatorów lotniczych typu LiFE

• Cut off voltage high - ustawienie odcięcia napięcia silnika ( CUT OFF ) na poziomie 0,9 V na celę dla aku typu NiCd/NiMh, 3,2V dla Li-Ion/Li-Pol i 2,8V dla LiFE

• Cut off voltage medium - ustawienie odcięcia napięcia silnika ( CUT OFF ) na poziomie 0,8 V na celę dla aku typu NiCd/NiMh, 3,0V dla Li-Ion/Li-Pol i 2,5V dla LiFE

• Cut off voltage low - ustawienie odcięcia napięcia silnika ( CUT OFF ) na poziomie 0,6 V na celę dla aku typu NiCd/NiMh, 2,8V dla Li-Ion/Li-Pol i 2,2V dla LiFE

• Cut off hard - gwałtowne zatrzymanie pracy silnika przy spadku napięcia do poziomu ustalonego powyższą funcją Cut off

• Cut off slow down - silnik powoli wytraca obroty po spadku napięcia do poziomu ustalonego przez Cut off

• Rotation - zmiana kierunku obrotów silnika. Kiedy podczas podłączania regulatora do karty programującej, zworka ustawiona jest na pozycji Rotation, urządzenie zmienia jedynie kierunek obrotów silnika i nie programuje innych parametrów. Gdy kierunek obrotów silnika jest już ustawiony, odłączamy regulator, zmieniamy zworkę na odpowiednie ustawienie Cut off Type i programujemy resztę ustawień już z odwróconym kierunkiem obrotów silnika.

Parametry możliwe do ustawienia w regulatorach serii ADVANCE PLUS:

• Brake on - hamulec włączony

• Brake off - hamulec wyłączony

• Timing low - kąt wyprzedzenia fazy dla silników 2,4,6,8 polowych.

• Timing high - kąt wyprzedzania fazy dla silników 10 i więcej polowych.

• Throttle curve linear - liniowa kontrola obrotów silnika (wychylenie manetki gazu do 50 % odpowiada wzrostowi obrotów silnika o 50%)

• Throttle curve logarythm - logarytmiczna kontrola obrotów silnika (wychylenie manetki gazu do 50 % odpowiada wzrostowi obrotów silnika o 80%)

• ACCU NiCd – wybór akumulatorów zasilających typu NiCd lub NiMh

• ACUU Lixx - wybór akumulatorów zasilających typu Li-pol lub Li-ion

• Cut off voltage high - ustawienie odcięcia napięcia silnika ( CUT OFF ) na poziomie 0,9 V na celę dla aku typu NiCd/NiMh i 3V dla Li-Ion/Li-Pol

• Cut off voltage low - ustawienie odcięcia napięcia silnika ( CUT OFF ) na poziomie 0,7 V na celę dla aku typu NiCd/NiMh i 2,7V dla Li-Ion/Li-Pol.

• Cut off hard - gwałtowne zatrzymanie pracy silnika przy spadku napięcia do poziomu ustalonego powyższą funcją Cut off

• Cut off slow down - silnik powoli wytraca obroty po spadku napięcia do poziomu ustalonego przez Cut off

Programowania regulatora (uwaga: kolejność jest istotna):

• regulator ADVANCE PLUS połączyć z silnikiem
• podłączyć do regulatora pakiet zasilający (tylko regulatory z BEC)

• ustawić zworki na karcie w żądanym położeniu

• podłączyć wtyczkę regulatora do gniazda oznaczonego "controller"

• podłączyć pakiet zasilający 4,8V do gniazda „External power for OPTO” (TYLKO DLA REGULATORA OPTO)

• po właściwym podłączeniu wtyczki regulatora będzie słyszalny sygnał dźwiękowy w odstępie 1-3 sekund po podłączeniu.

• odłączyć kartę

• regulator zapamiętał ustawienia
