Aparatura Drążkowa RadioLink T12D 12CH 2,4GHz Mode 2 + Odbiornik R12F | T12D+R12F

Nowoczesny system operacyjny

Popularny system wbudowany freeRTOS w połączeniu z interfejsem graficznym LVGL zapewnia kolorowy i responsywny interfejs użytkownika. W porównaniu z przestarzałym systemem CO, stosowanym w otwartych aparaturach z wyższej półki, które nie są już aktualizowane, freeRTOS jest znacznie bardziej wydajny i zaawansowany. Umożliwia uzyskanie efektów charakterystycznych dla procesorów wysokiej mocy, nawet na układach o ograniczonych zasobach - oferując idealne połączenie wydajności i przystępnej ceny.

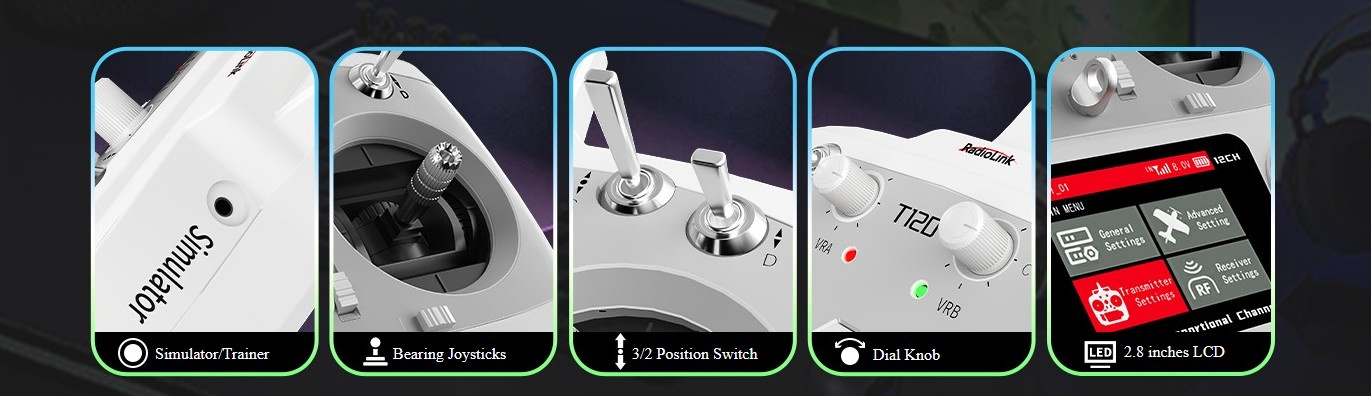

Najwyższa konfiguracja

Częstotliwość bazowa 216 MHz, wyświetlacz 2,8 cala o rozdzielczości 320×240 pikseli, 16-kolorowy ekran. Trzy przełączniki 3-pozycyjne, jeden przełącznik 2-pozycyjny, dwa pokrętła oraz dwa suwaki, a wszystko to w ergonomicznej obudowie, dzięki czemu T12D spełnia wymagania szerokiego grona pilotów.

Obsługuje ELRS, Crossfire i inne popularne moduły dalekiego zasięgu

Pełna kompatybilność z modułami ELRS, TBS Crossfire oraz innymi popularnymi modułami dalekiego zasięgu umożliwia konfigurację większości parametrów modelu, takich jak protokół, prędkość transmisji (baud rate), tryb WIFI itp. - bezpośrednio z poziomu T12D. To połączenie intuicyjnego interfejsu użytkownika aparatury z zaawansowanymi funkcjami otwartych modułów dalekiego zasięgu tworzy idealne rozwiązanie dla wymagających użytkowników.

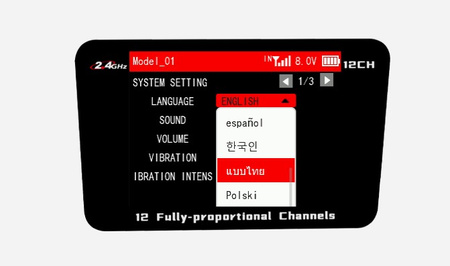

Wiele języków

Menu językowe zawiera do wyboru m.in. polski, chiński, angielski, niemiecki, francuski, rosyjski, japoński, hiszpański, koreański oraz tajski. Dodatkowo komunikaty głosowe mogą być dostosowane do wielu języków. Ciągle dodawane są kolejne wersje językowe.

Szeroka kompatybilność

T12D wyposażony jest w 12-kanałowy odbiornik R12F, a także kompatybilny jest z 16-kanałowym odbiornikiem R16F (niezawartym w zestawie).

• 8-kanałowe odbiorniki R8FG/R8FGH są przeznaczone do kosiarek i łodzi zanętowych
• 8-kanałowy odbiornik R8EF - do modeli samolotów i helikopterów
• 8-kanałowe odbiorniki R8SM/R8FM/R8XM - do dronów wyścigowych
• 6-kanałowe odbiorniki R6FG/R6F oraz 7-kanałowy R7FG - do samochodów i łodzi
• 4-kanałowy miniaturowy odbiornik R4FGM został zaprojektowany z myślą o miniaturowych modelach RC samochodów

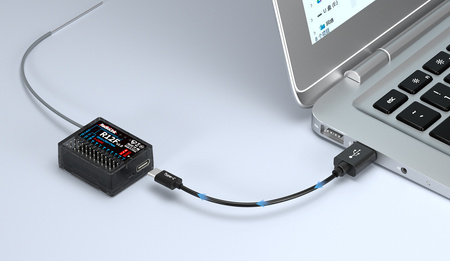

Odbiornik z możliwością aktualizacji online

W zestawie z T12D znajduje się 12-kanałowy odbiornik R12F. Za pomocą kabla Type-C (do transmisji danych) podłączonego do komputera, można w prosty sposób dodać najnowsze, zaawansowane funkcje - bez potrzeby używania dodatkowych urządzeń.

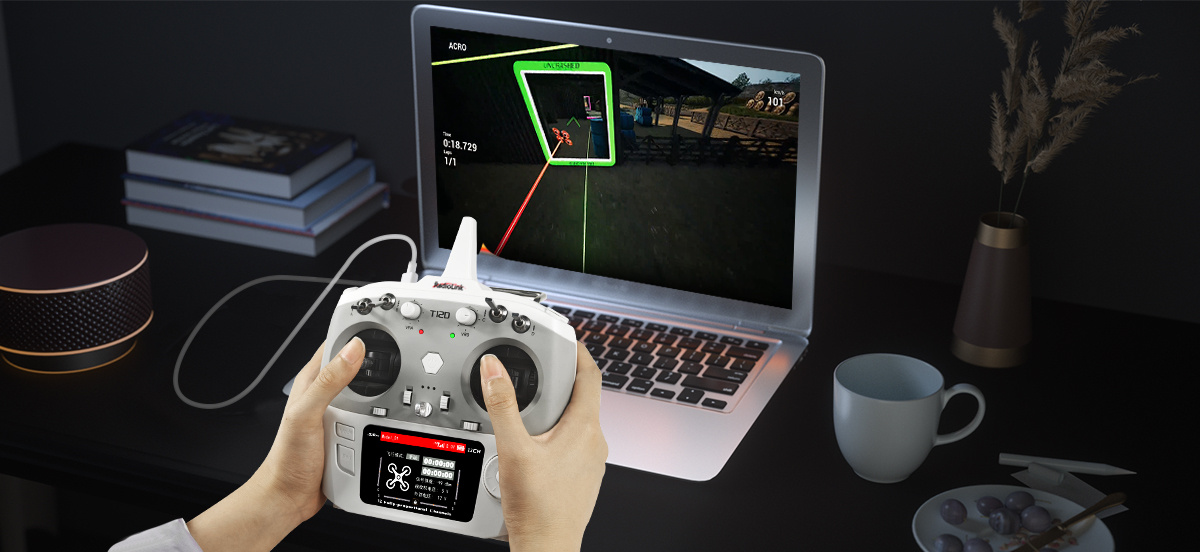

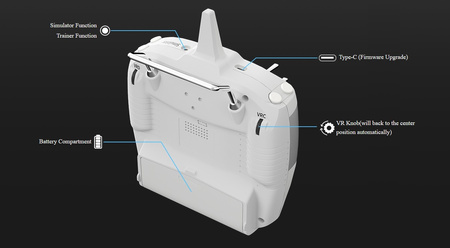

Wbudowana funkcja symulatora

Oprócz tradycyjnych symulatorów, takich jak Phoenix, T12D posiada również wbudowaną funkcję symulatora (wymagana aktualizacja oprogramowania do wersji V1.7.1). Nie jest potrzebny zewnętrzny klucz sprzętowy - wystarczy podłączyć kabel Type-C do komputera. Obsługiwane są otwarte symulatory, takie jak: TRYP FPV, AeroFly, Uncrushed, Liftoff, FPV LOGIC, Velocidrone itp. Kompatybilne zarówno z komputerami Apple, jak i systemami Windows.

Doskonała zdolność do tłumienia zakłóceń

T12D charakteryzuje się doskonałą odpornością na zakłócenia, oferując wysoką stabilność i stałość sygnału transmisji na wszystkich 12 kanałach. Setki użytkowników mogą rywalizować jednocześnie bez zakłóceń, znacznie przekraczając maksymalny limit ośmiu urządzeń, który jest typowy w branży. Dzięki temu użytkownicy T12D mogą brać udział w dużych wydarzeniach, takich jak Międzynarodowy Konkurs Projektowania/Inżynierii Elektroniki dla Studentów Uniwersytetów czy zawody wyścigowych dronów.

Obsługa większości modeli zdalnie sterowanych

T12D, nadajnik z 12 w pełni proporcjonalnymi kanałami, oferuje pełne modele i funkcje, obsługując helikoptery, samoloty stałopłatowe, szybowce, wielowirnikowce, drony wyścigowe, drony piłkarskie, pojazdy inżynieryjne, łodzie wyścigowe, roboty, kosiarki, łodzie zanętowe, mechy oraz inne modele dostępne na rynku.

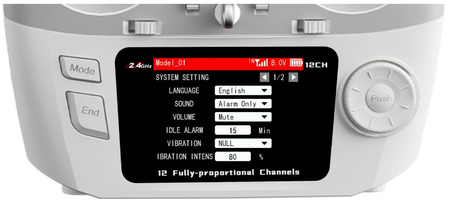

Menu ustawień parametrów przypomnienia nawigacyjnego

Intuicyjne i łatwe w obsłudze nowe menu ustawień parametrów przypomnienia nawigacyjnego jest bardzo funkcjonalne i niezwykle proste w obsłudze. Nadajnik może być używany natychmiastowo, bez konieczności korzystania z instrukcji obsługi. Jest bardziej przyjazny dla użytkownika niż model AT9S.

Funkcja kaskadowego sterowania mikserami programowalnymi

Wszystkie 12 kanałów można zaprogramować do dowolnego zaawansowanego ustawienia*. Wielokrotne sterowanie mikserami może być kaskadowane w sposób nieograniczony, umożliwiając jednemu przełącznikowi kontrolowanie dowolnej liczby kanałów. T12D to idealny wybór, zarówno jako sprzęt do codziennego treningu, jak i do rywalizacji z najlepszymi pilotami na świecie.

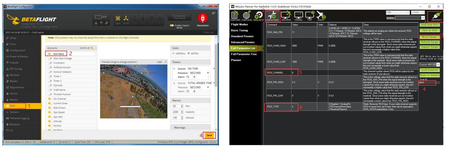

Istnieje możliwość wysyłania wartości RSSI z odbiornika do monitora FPV. Telemetria RSSI dostępna jest w czasie rzeczywistym podczas wyścigów.

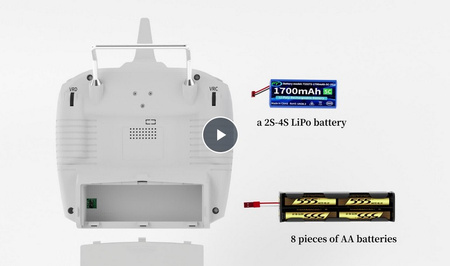

Obwód ochrony przed odwrotną polaryzacją; dostępne wielu trybów zasilania

T12D łatwo dostosowuje się do różnych układów baterii, dzięki szerokiemu zakresowi tolerancji napięcia: 8 sztuk baterii AA, bateria LiPo 2S-4S, bateria litowa 18650 lub zasilanie przez komputer lub przenośny bank energii podłączony za pomocą kabla Type-C. Uniwersalny złącze JST z oprogramowaniem ochrony napięcia firmy RadioLink zapewnia ochronę kluczowych komponentów przed połączeniem o odwrotnej polaryzacji.

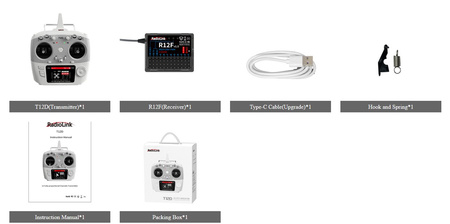

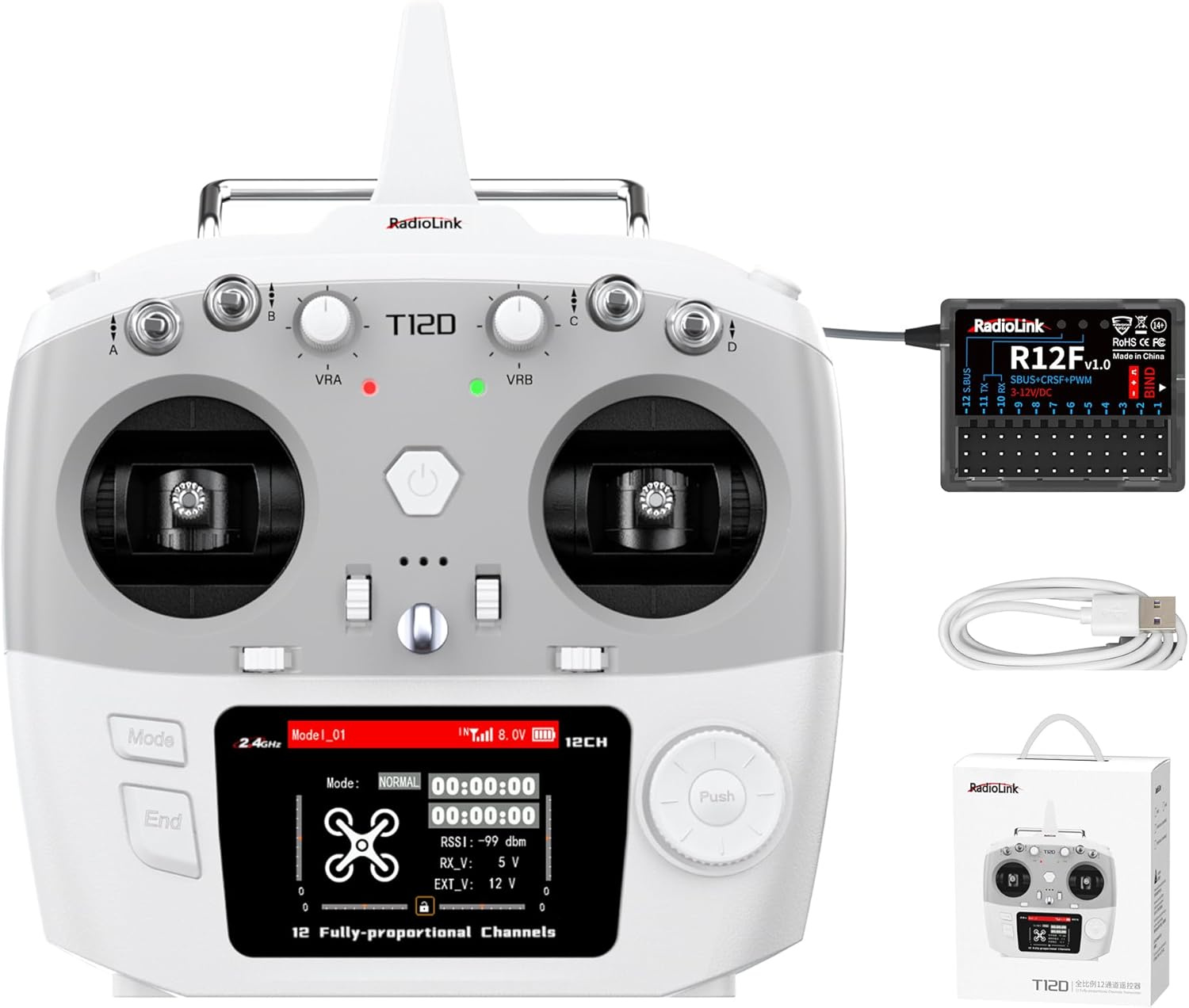

Zawartość zestawu:

• Aparatura RadioLink T12D
• Odbiornik R12F
• Przewód USB-C
• Haczyk + sprężynka
• Instrukcja obsługi

SPECYFIKACJA TECHNICZNA NADAJNIKA T12D:

• Wymiary: 174,3x206,9x106,9 mm
• Wymiary obudowy baterii: 114,4x35,4x32 mm
• Długość anteny: 90 mm
• Waga: 536 g
• Liczba kanałów: 12 w pełni proporcjonalnych kanałów, można zaprogramować 5-12 kanałów
• Częstotliwość wyjściowa: Pasmo ISM 2,4 GHz (2400 MHz~2483,5 MHz)
• Rozproszone widmo: FHSS 67 kanałów pseudolosowe przeskakiwanie częstotliwości
• Systemy operacyjne: freeRTOS+LVGL Interfejs graficzny
• Moduł dalekiego zasięgu: w pełni obsługuje ELRS, TBS Crossfire i inne popularne moduły dalekiego zasięgu
• Opóźnienie reakcji: Można wybrać 3ms, 4ms, 14ms
• Rozdzielczość kanału: 4096 z regularnym jitterem 0,25us
• Tryb modulacji: GFSK
• Szerokość pasma kanału: 400KHz
• Tempo kanału: 1200KHz
• Moc nadajnika: <100mW(20dBM)
• Odrzucanie sąsiedniego kanału: >36dBM
• Prędkość transmisji: 38 kbps
• Czułość odbioru: -104dBM
• Zakres wyjściowy PWM: 875-2125
• Cykl: 15 ms/klatkę
• Napięcie robocze: 7,4-18 V (8 baterii AA, 2S-4S LiPo lub bateria litowa 18650)
• Napięcie wejściowe portu typu C: 5 V (T12D można również zasilać z komputera lub przenośnego power banku za pomocą kabla typu C)
• Prąd wejściowy portu typu C: 500 mA
• Napięcie wyjściowe portu typu C: 4,6-5 V
• Prąd wyjściowy portu typu C: Maksymalnie 1A
• Prąd roboczy: 100 mA (±10 mA) przy 8,4 V prądu stałego
• Zasięg FHSS: 4000 metrów w powietrzu (maksymalny zasięg testowany jest w miejscu wolnym od przeszkód i zakłóceń)
• Zasięg CRSF: Zależy od RX i TX modułu dalekiego zasięgu
• Modele adaptacyjne: Skrzydło wirowe / Skrzydło stałe / Szybowiec / Multikopter / Samochód / Łódź / Robot
• Wyjście sygnału: PWM & SBUS & PPM & CRSF
• Alarm niskiego napięcia: Można dostosować alarm niskiego napięcia nadajnika, niskiego napięcia odbiornika, niskiego napięcia akumulatora modelu lub niskiego RSSI
• Ilość modeli pamięci masowej: 50
• Modele identyfikatorów spółek zależnych magazynu Ilość: 16
• Tryb symulatora: Tak
• Funkcja trenera: Wsparcie
• Ekran: 2,8 cala, 16 kolorowych ekranów, 320x240 pikseli
• Kompatybilne odbiorniki: R12F (standard), R16F, R8EF, R8FM, R8SM, R8XM, R8FGH, R8FG, R7FG, R6FG, R6F, R4FGM, R4F
• Temperatura pracy: -30 do 85°C
• Zgodne modele sprzętu płyty sterującej Ardupilot, pix4, beta, Arduino i Raspberry Pi można podłączyć za pomocą sygnału SBUS

SPECYFIKACJA TECHNICZNA ODBIORNIKA R12F:

• Wymiary: 35,6x25x13,6 mm
• Waga: 11,8 g
• Długość anteny: 205 mm
• Liczba kanałów: 12 kanałów
• Napięcie robocze: 3-12 V
• Prąd roboczy: 37 mA (±3mA przy 5V)
• Wyjście sygnału: SBUS+CRSF+PWM
• Częstotliwość wyjściowa: Pasmo ISM 2,4 GHz (2400 MHz~2483,5 MHz)
• Rozproszone widmo: FHSS 67 kanałów pseudolosowe przeskakiwanie częstotliwości
• Rozdzielczość kanału: 4096 z regularnym jitterem 0,25us
• Modele adaptacyjne: Skrzydło wirowe / Skrzydło stałe / Szybowiec / Multikopter / Samochód / Łódź / Robot
• Zasięg: 4000 metrów w powietrzu (maksymalny zasięg testowany jest w miejscu wolnym od przeszkód i zakłóceń)
• Aktualizacja online: Dzięki kablowi typu C (do przesyłania danych) łączącemu R12F z komputerem można łatwo dodać najnowsze funkcje bez konieczności stosowania dodatkowych urządzeń i instalowania dodatkowych oprogramowań.
• Opóźnienie reakcji: Można wybrać 3ms, 4ms, 14ms
• Temperatura pracy: -30 do 85°C
• Kompatybilny nadajnik: Wersja 3.0 dla RC6GS Wersja 2.0 dla RC4GS Wersja 2.0 dla RC6GS Wersja 2.0 dla RC4GS Wersja 2.0 dla RC6GS Wersja 2.0 dla RC4GS
